Accessoires des systèmes d’alignements d’arbres

Des accessoires des systèmes d’alignements d’arbres qui offrent toujours plus de possibilités !

Les systèmes d’alignement d’arbres de la génération XT disposent d’accessoires multiples pour faciliter le travail des techniciens de maintenance. En effet, les techniciens œuvrant à la maintenance des pompes et des moteurs ont également bien d’autres machines tournantes à entretenir.



Accessoire pour l’alignement des poulies courroies

Un bon alignement des poulies/courroies présente de nombreux avantages :

  • Disponibilité accrue des machines
  • Augmentation de la durée de vie des courroies, poulies et roulements
  • Moins de risque de surchauffe et de dommages secondaires
  • Niveau sonore réduit
  • Moins de risques de pannes graves
  • Environnement de travail plus sûr
  • Des économies globales plus importantes avec moins de pièces de rechange, une consommation d’énergie réduite et moins de temps d’arrêt imprévus.

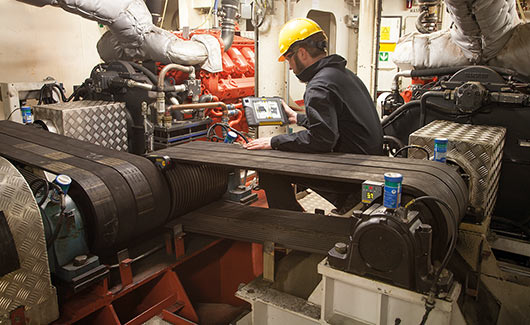

accessoire des systèmes d'alignement d'arbre, système d'alignement poulies/courroiesL’utilisation du système laser pour leur alignement rend le travail plus rapide et plus facile qu’avec les méthodes traditionnelles qui nécessitent généralement deux personnes pour effectuer le travail. La détection de petites différences à l’œil nu à l’aide de ces méthodes est à la fois arbitraire et dépendante de la personne qui effectue l’alignement. Les systèmes de mesure laser facilite considérablement une lecture plus précise. Du côté du fabricant de la courroie, il est parfois recommandé qu’il y ait une erreur angulaire maximale entre les poulies de 0,5 à 0,25 degrés pour une durée de vie et une efficacité optimale. Ces petits angles ne peuvent pas être vus à l’œil nu sans l’aide d’un laser.

l’accessoire d’alignement XT190 numérique permet l’alignement de tous les types de poulies/courroies et même avec les poulies de largeur variables. Sa mobilité et son ergonomie vous permettent d’effectuer des réglages et de les suivre en continu au plus prêt de la machine.



Accessoire de niveau avec une précision numérique

En principe, toutes les machines doivent être de niveau pour fonctionner comme prévu. En règle générale, les machines doivent être réglées à 0,1 mm/m près. La raison est simple ; les machines doivent être affectées par la gravité de manière symétrique. Les forces sur les roulements et autres éléments de la machine sont calculées en fonction de ces conditions. La lubrification peut également en dépendre. Si la machine n’est pas configurée correctement dès le départ, sa disponibilité et sa longévité peuvent en être réduites. Votre niveau numérique vous donc très est utile :

  • Lors de l’installation d’une nouvelle machine, de façon à vérifier que votre fondation soit entièrement plane.
  • Pour vérifier ou ajuster vos machines déjà installées

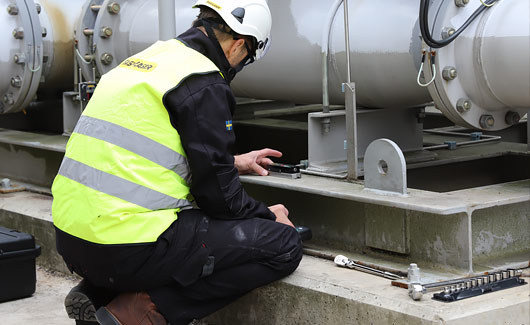

accessoire des systèmes d'alignement d'arbres, le niveau laser numérique de précisionLe niveau de précision numérique Easy-Laser XT290 a été développé pour les utilisateurs et les environnements exigeants :

  • Écran couleur clair et lumineux avec un grand angle de vision.
  • Valeurs de mesure et graphiques mis à jour en temps réel.
  • Stabilisation extrêmement rapide des valeurs de mesure.
  • Batterie rechargeable intégrée avec une longue durée de fonctionnement (jusqu’à 20 heures).
  • Base prismatique solide rectifiée avec précision.
  • Étanche à l’eau et à la poussière selon IP66/67.

Il peut être utilisé en lecture directe des mesures sur son écran LCD intégré ou avec une lecture déporté grâce à l’application XT gratuite de votre smartphone ou tablette. Cela vous permet également de placer le niveau de précision à l’intérieur du périmètre de sécurité d’une machine en fonctionnement et d’effectuer la lecture des mesures à l’extérieur de ce périmètre. Cette application vous permet également d’enregistrer vos mesures et suivre leurs évolutions dans le temps et d’acquérir une meilleure compréhension des défauts possibles. Elle permet également de créer des rapports PDF contenant des données de mesure, des images et des notes.

Accessoire d’analyse vibratoire

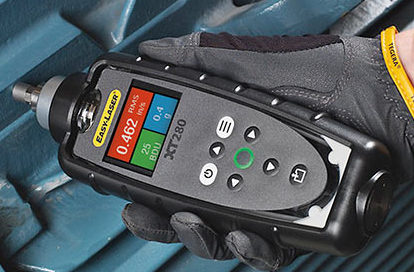

accessoires des systèmes d'alignement laser , le vibromètreL’unité Easy-Laser® XT280 est un outil de contrôle et d’analyse vibratoire facile d’utilisation qui affiche des signaux vibratoires. Elle exécute automatiquement les fonctions d’analyse vibratoire selon la vitesse de fonctionnement de la machine pour permettre de diagnostiquer rapidement des défauts d’équilibrage, d’alignement et de serrage. Le système est conçu pour vous permettre d’effectuer des mesures de vibration à partir de machines telles que les pompes, moteurs, ventilateurs et roulements. L’unité affiche les diagrammes de fréquence des vibrations et permet de contrôler l’intensité des vibrations et l’état des roulements. Connecté à l’application gratuite XT alignement, vous pourrez documenter facilement vos résultats.

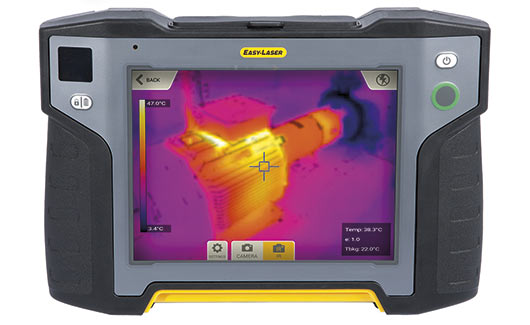

Accessoire caméra thermiqueCamera infrarouge

Un autre excellent outil pour les techniciens de maintenance est la caméra thermique. Vous pouvez en intégrer une à votre afficheur XT11. C’est unique pour un système de mesure laser ! Utilisez alors l’appareil photo pour localiser les zones de la machine qui peuvent être anormalement chaudes. Par exemple, vous pouvez photographier la machine avant et après l’alignement. La caméra thermique intégrée, est prévue pour la plage de température la plus courante pour les machines tournantes à usage industriel, c’est-à-dire 0 à 450 °C. De plus, vous pouvez tout visualiser sur un grand écran de 8 pouces.

Pas seulement des accessoires de votre système d’alignement

Les accessoires des systèmes d’alignements d’arbres présentés ci-dessus peuvent  également être utiliser comme outils autonomes avec leurs écrans intégrés ou avec l’application gratuite XT Alignement sur votre tablette ou smartphone.



Easy-laser® propose aujourd’hui les systèmes d’alignements d’arbres les plus flexibles et extensibles du marché, et nous annonce déjà pour 2022 de nouveaux accessoires et/ou programmes qui vous permettrons de réaliser toutes vos mesures géométriques.
