Alignement d’arbres: système laser XT770

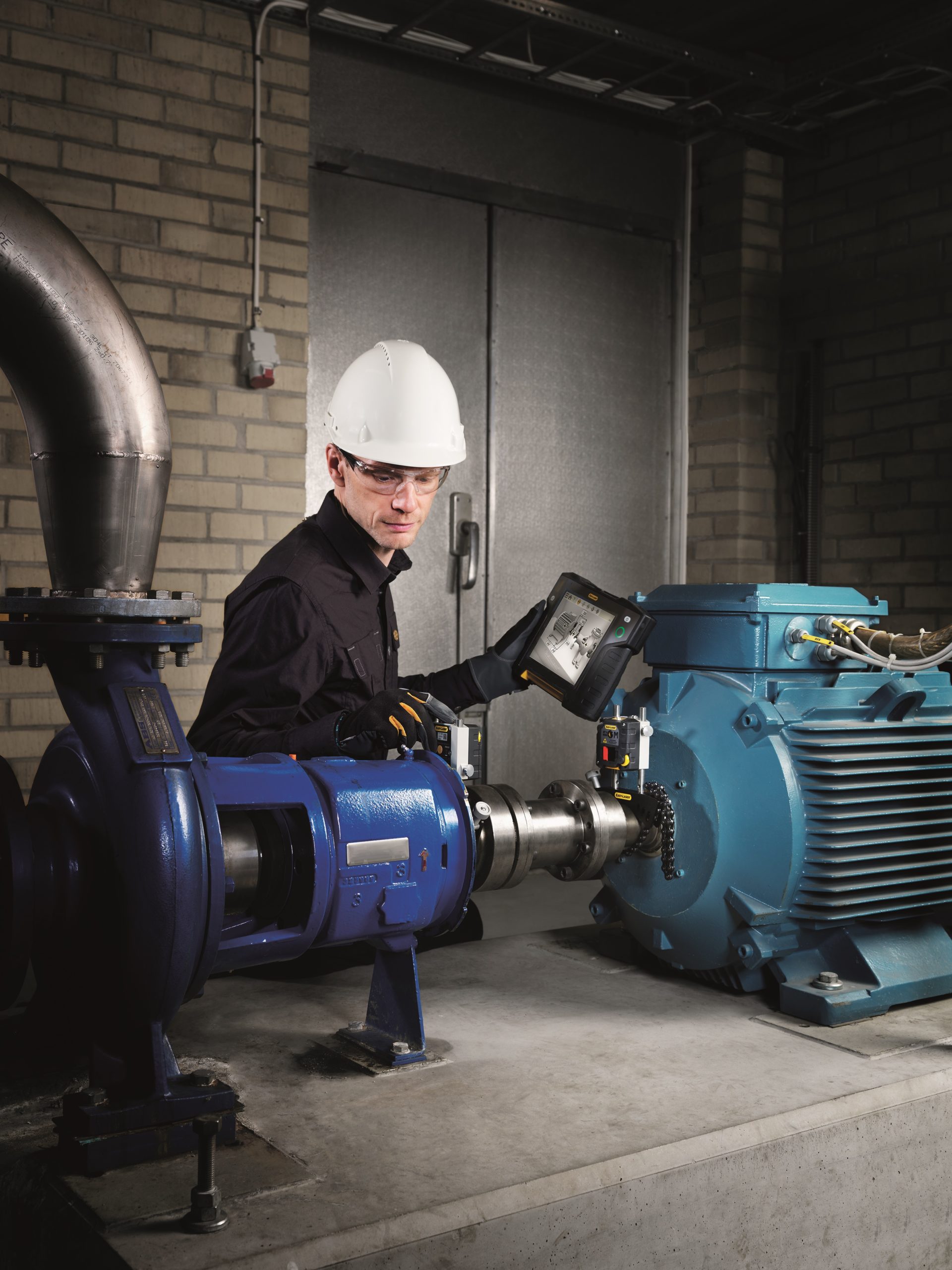

Qu’il s’agisse de groupes motopompes, de réducteurs, de turbine ou d’alternateur, nous retrouvons les machines tournantes dans tous les secteurs de l’industrie. Généralement montées horizontalement, les équipements peuvent également être positionnés verticalement dans certaines circonstances. Ils peuvent aussi être couplés avec entraxe, via un arbre de transmission à cardan formant ainsi un « train de machines » (exemple d’un réducteur entre l’alternateur et l’hélice d’une éolienne). Plus les vitesses de rotation sont élevées, plus l’alignement d’arbres influe sur l’état de dégradation des machines. En effet, un lignage correct entraîne une augmentation de la durée de vie des roulements et des joints, une diminution des frottements énergivores et la réduction des vibrations et du bruit. L’alignement des machines tournantes est donc à effectuer régulièrement pour augmenter la disponibilité, et la productivité des équipements. Un système d’alignement d’arbres moderne peut opérer sur tous ces types de machine et propose d’importantes fonctionnalités, permettant à l’utilisateur d’obtenir des résultats précis et documentés rapidement. Mieux encore, certains systèmes autorisent d’autres contrôles géométriques sur les machines avec un seul et même outil de mesures. Vous permettant alors d’appréhender la machine sous tous ses angles.

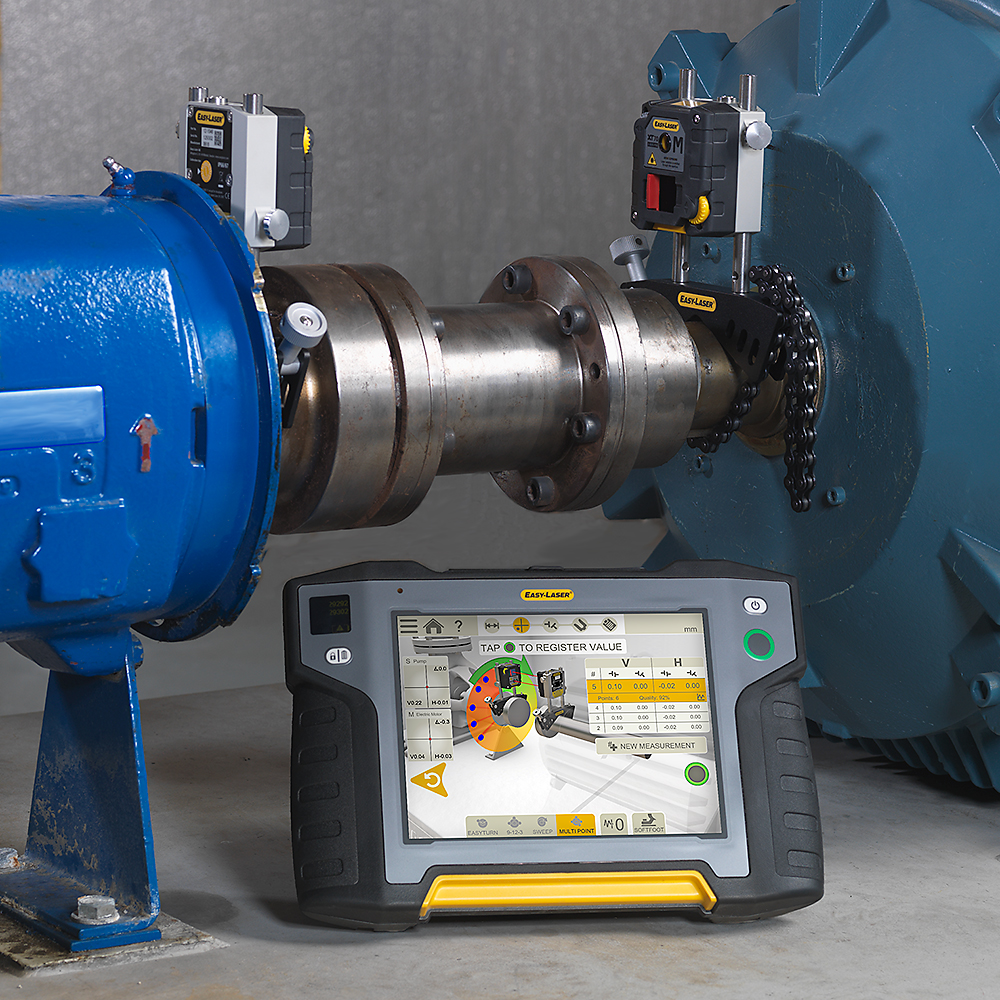

Easy-laser XT770 est l’un des systèmes d’alignement laser des plus puissant et complet du marché. Il répond aux exigences des alignements les plus spécifiques. Grâce à ces unités de mesure chacune dotée d’un laser à point et d’un détecteur deux axes, il autorise un réglage vertical et horizontal simultané. Pour faciliter encore un peu plus l’opération de lignage, son mode 360 Live permet le réglage en direct des deux axes quelle que soit la position angulaire des détecteurs autour de l’arbre. Ainsi, l’encombrement autour des machines n’est plus une limite à leur alignement. Outre les 4 méthodes de mesures qu’il propose (rotation continue, Easyturn, multipoints, 3 points), il offre de nombreuses fonctions intelligentes comme l’intégration de la dilatation thermique ou la vérification de la planéité du châssis, permettant ainsi à l’utilisateur un lignage précis et circonstancié. Pour finir, il permet de documenter l’opération réalisée grâce à l’émission d’un rapport détaillé pouvant être enrichi de notes, de photos et d’images thermiques. Un outil complet, robuste et intuitif, dont tous les programmes de mesures sont disponibles en une seule application gratuite et multiplateforme, vous donnant plus grande liberté pour réaliser vos alignements.



Système d'alignement d'arbre XT770
