B01

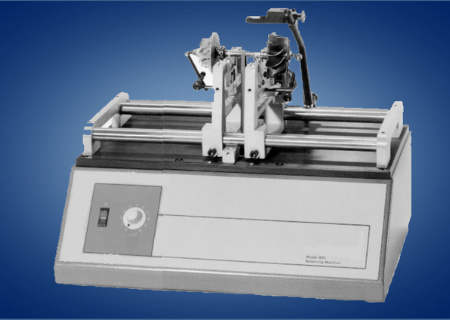

Le modèle B01,
L’équilibreuse B01 est une machine d’équilibrage à paliers souples à axe horizontal. Elle peut être utilisée avec n’importe quel instrument d’équilibrage IRD Balancing.
Par conséquent elle est adaptée pour l’équilibrage de petits rotors légers, tels que ceux installés dans les petites machines à grande vitesse.
De plus cette machine légère peut être montée sur un plateau rigide ou sur un établi.
Le modèle B01/S avec calculateur intégré est également disponible.
Le banc d’équilibrage modèle B01 est destiné aux fabricants de :
- Turbos de suralimentation de véhicules
- Ventilateurs de faible puissance
- Broches de machines-outils
- Disques, etc.
Caractéristiques générales
| Capacité | 3 kg |
| Diamètre maximal du rotor | 254 mm |
| Sensibilité maximum | 0,015 g mm |
| Longueur standard du bâti | 450 mm |
| Diamètre d’entrainement par courroie | 2-30 mm |
| Portée entre axes de paliers supports | 25 – 400 mm |
| Type d’entraînement | Par courroie suspendue avec tendeur de courroie manuel |
| Moteur d’entraînement | DC 0,095 kW |
Moteur à vitesse variable avec encodeur
| Vitesse d’équilibrage | 500 à 10000 RPM |
| Nombre de plans d’équilibrage | 1 ou 2 |
| Port de sortie encodeur | Pour définir la position angulaire du rotor |
Configuration générale sans rotor B01
| Dimensions (L x l x h) | 520 x 480 x 350 mm |
| Poids | 25 kg |
| Alimentation standard | 120 ou 230 VAC, 50 ou 60 Hz |
| Température de fonctionnement | -10 à +50 °C |
Configuration générale sans rotor B01/S
| Dimensions (L x l x h) | 520 x 480 x 350 mm |
| Poids | 27 kg |
| Alimentation standard | 120 ou 230 VAC, 50 ou 60 Hz |
| Température de fonctionnement | -10 à +50 °C |
Calculateur d’équilibrage intégré
| Méthode d’étalonnage | Poids expérimental |
| Filtre | Filtre de poursuite à bande étroite à 2 voies |
| Affichage | 2 voies, 2 lignes x 40 caractères par ligne |
| Entrée des données | Clavier numérique avec 6 touches de fonction |
| Lecture déséquilibre | G mm, g in, grammes |
