B50

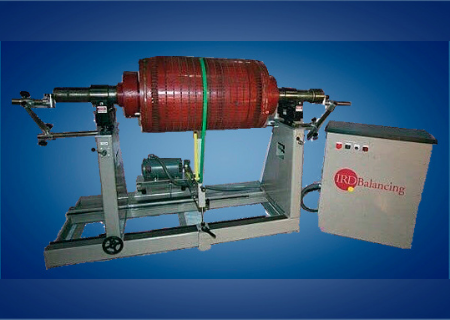

Le banc d’équilibrage B50,
c’est une machine d’équilibrage à paliers souples.
La conception d’un banc doit être flexible pour s’adapter aux différents rotors à équilibrer : pompes, compresseurs, moteurs électriques, transmissions à engrenage et autres pièces tournantes de taille, poids et configurations variés.
Pour qu’un banc puisse accepter ces pièces, il doit pouvoir s’ajuster rapidement à toutes les exigences. De plus, les supports doivent pouvoir recevoir des rotors avec ou sans roulement. Le modèle B50 est conçu et construit pour répondre à ces exigences.
La desserte instrument permet de recevoir le calculateur d’équilibrage, la commande du moteur et un espace de rangement des outils.
Munie de roulettes, la desserte peut être facilement déplacée vers un endroit sûr lorsqu’elle n’est pas utilisée.
dB Vib Instrumentation propose également la version B50/F.
Le banc d’équilibrage modèle B50 est destiné :
- A la maintenance des machines tournantes
- A l’industrie papetière
- Aux fabricants de ventilateurs
- A L’industrie énergétique
- A l’industrie chimique
- A l’industrie métallurgique, etc.
Caractéristiques
| Capacité | 2300 kg |
| Diamètre maximal du rotor | 2380 mm |
| Sensibilité maximum | 4 g mm |
| Longueur standard du bâti | 2170 mm |
| Diamètre d’entrainement par courroie | 19-330 mm |
| Portée entre axes de paliers supports | 140 – 2030 mm |
| Type d’entraînement | Par courroie avec tendeur de courroie manuel |
| Moteur d’entraînement | DC 3,7 kW |
Moteur à vitesse variable avec encodeur
| Vitesse d’équilibrage | 250 à 6000 RPM |
| Nombre de plans d’équilibrage | 1 ou 2 |
| Port de sortie encodeur | Pour définir la position angulaire du rotor |
Configuration générale sans rotor
| Dimensions (L x l x h) | 4826 x 1830 x 1525 mm |
| Poids | 832 kg |
| Alimentation standard | 230 VAC, 50 ou 60 Hz |
| Température de fonctionnement | 0 à +40 °C |
