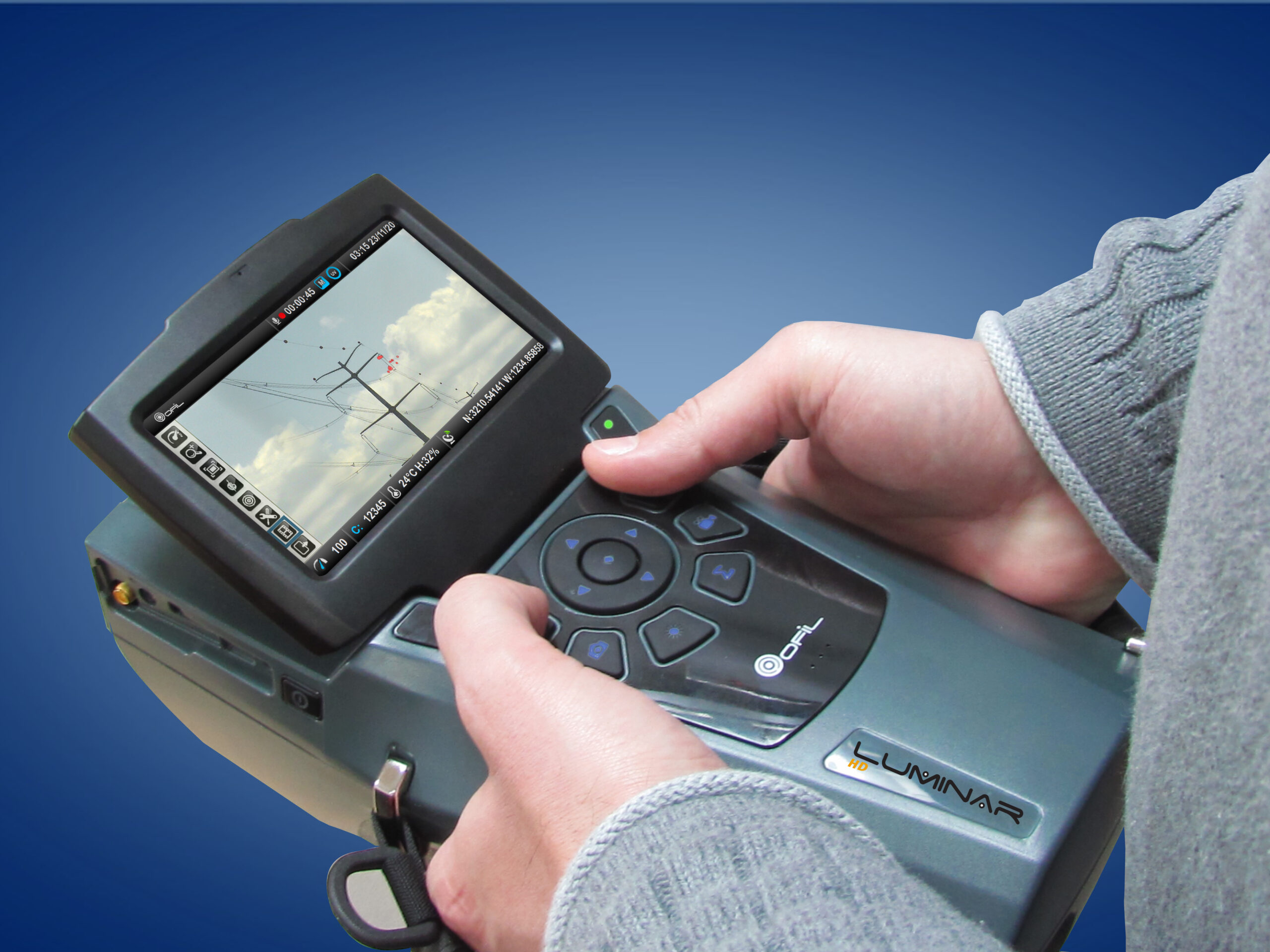

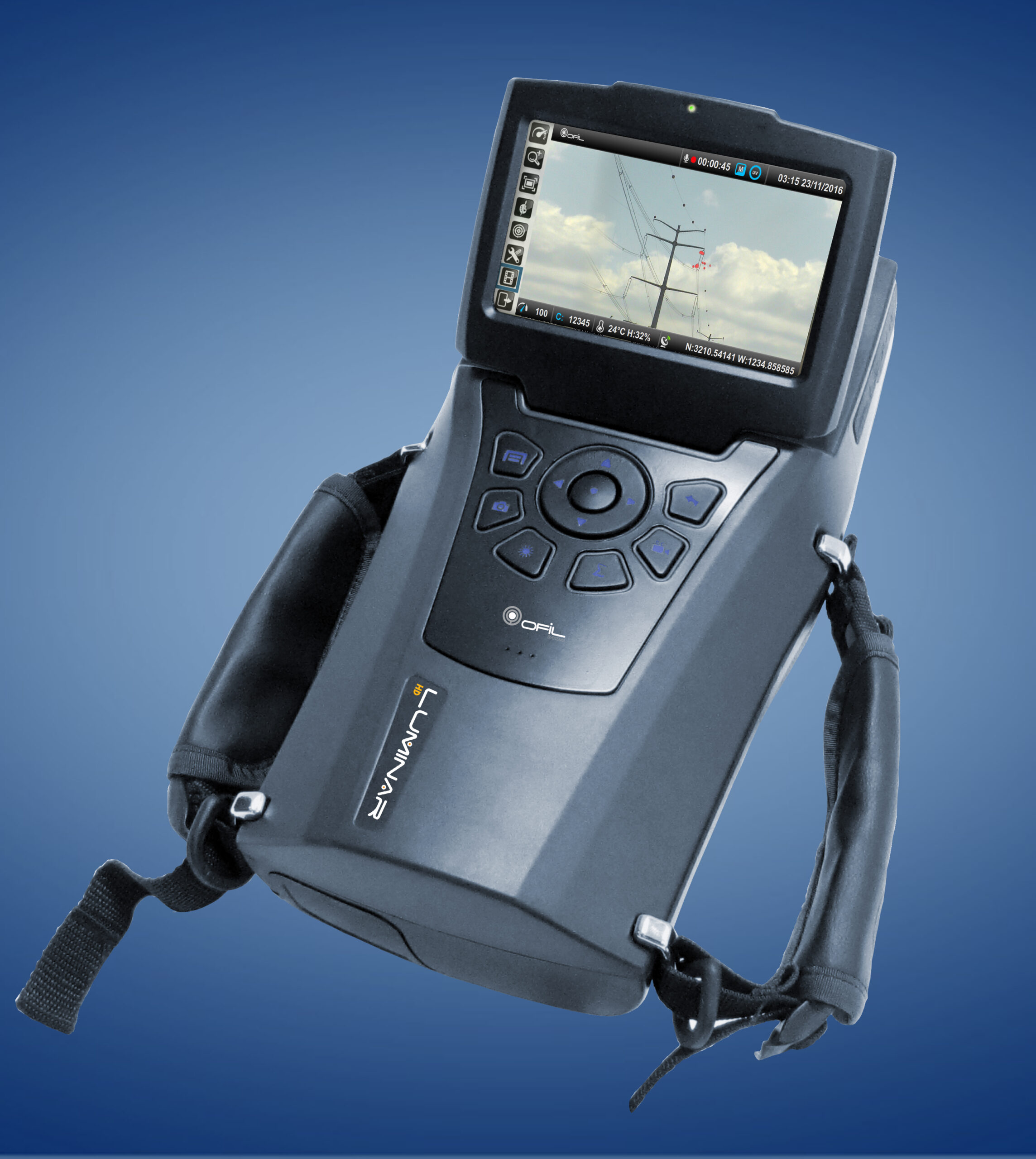

Caméra Daycor Luminar HD
La caméra DayCor®LuminarHD,
La Caméra DayCor®Luminar HD est un équipement de test performant. Il permet de localiser les phénomènes d’effets corona avec des fonctionnalités qui améliorent le processus d’inspection. Il indique la sévérité des décharges grâce à une extrême sensibilité aux UV.
Cette caméra est conçue pour maximiser l’efficacité et la productivité des ingénieurs de maintenance conditionnelle en se concentrant sur la fonctionnalité et les résultats pertinents.
C’est un outil très performant grâce à la technologie DayCor®, de plus elle intègre les dernières technologies d’optiques, de filtres UV et des composants d’imageries haut de gamme pour un poids et un design optimisés.
Avec une prise en main facile et un fonctionnement ininterrompu alimenté par une batterie rechargeable, la caméra Luminar HD, c’est aussi la prise en charge des systèmes de gestion corona et une interface pour le logiciel coronaWise avec détection automatique et transfert automatique de données.
- Extrême sensibilité aux UV
- Localisation précise des sources émettrices
- Interchangeabilité des champs de vision
- Technologie DayCor®
- Enregistrement et stockage intégrés
- Légère et ergonomique
- Zoom efficace et puissant
- Compatibilité avec le logiciel de rapport OFIL
UV - caractéristiques optiques
| Sensibilité UV | 2,2 × 10⁻¹⁸ watt/cm² |
| Détection de décharges | 1 pC à 15 m (Test réel par RWE Certifié IEC 60270:2000) |
| Détection RIV minimale | 3,6 dBµV (RIV) à 1 MHz (Test réel par RWE Certifié NEMA107_1987) |
| Champs de vision | H: 10° × 1,6° et V: 5,6° × 0,9° (synchronisé avec le canal optique et numérique continu) |
| Durée de vie du détecteur | Pas de dégradation |
| Mise au point | Mise au point automatique et manuelle |
| Zoom UV | Zoom optique ×2 et Numérique ×6.25 sur le canal visible |
| Domaine spectral | 240 – 280 nm |
| Intégration de cadres UV | Marche/Arrêt |
| Couleurs d’affichage UV | Polychromatique: rouge, vert, blanc, noir et jaune |
Visible -caractéristiques optiques
| UV/Visible | précision – meilleure que 1 milliradian |
| Sensibilité à la lumière visible | 0.1 Lux |
| Standard vidéo | HD, 720p, 1280 × 720px |
| Champs de vision | H: 10° × 1.6° et V: 5.6° × 0.9° (synchronisé avec le canal optique et numérique continu) |
| Zoom rapide | Optique: ×2, Numérique: ×6.25 en continu |
| UV et modes d’affichages de canaux visibles | Combiné (UV et visible), UV uniquement, visible uniquement |
Affichage
| Type | Ecran couleur, lisible au soleil, TFT LCD, ajustable |
| Luminosité | 1000 cd/m², ajustable |
| Résolution | WVGA, 800×480 pixels RGB |
| Taille | 5 pouces |
| Inclinaison | Angles réglables |
Réglages
| Données d’entrée | Clavier, Menu, alimentation automatique, micro, GPS, température et humidité |
| Données de sortie | HDMI, Aux, 1 GO Ethernet, Bluetooth, WIFI, Mini USB, haut parleur (int + ext) |
| Activation des fonctions | Boutons et menu |
| GPS | Intégré avec une antenne interne |
| Editeur de texte | Intégré |
| Audio | Intégré |
| Export des données | Détection automatique, interface de transfert automatique pour le logiciel coronaWise |
| Lampe torche | LED Intégré |
Environnement
| Température de fonctionnement et de stockage | -20°C à +55°C |
| Protection IP | IP 54 |
| Format vidéo | MOV résolution 720p |
| Format image | JPG |
| Audio | M4A\1099 |
| Stockage numérique | Carte mémoire flash |
| Relecture | Vidéo, Audio et images |
Caractéristiques physiques
| Poids | 2.2 Kg |
| Taille (LxPxH) | 29 × 13 × 11.7 cm |
| Point de montage | Monture de trépied standard de 1/4″ × 20 |
| Alimentation | Batterie rechargeable pour 3 heures, adaptateur universel AC/DC 5V |
| Consommation | 15 Watts, 5 V DC |
| Indicateurs LED | Marche/Arrêt, mode veille, mode enregistrement, source d’alimentation |
Gros plan / Logiciel CoronaWise / Connecteur du compteur de température et d’humidité / télécommande câblé ou sans fil
