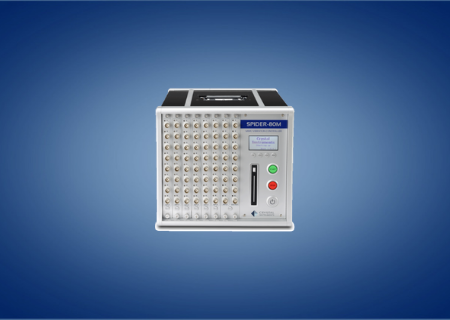

Spider 80M
Le spider 80M est un collecteur analyseur de vibrations sans fil de la gamme crystal instruments. Il est dédié aux applications de contrôle de structure MIMO. Il est doté de fonctions d’acquisition de données puissantes et flexibles et possède une plage dynamique élevée.
- Contrôle de pots
Caractéristiques
| Voies d’entrée par Spider-80M | 16, 04, 32, 48 ou 56 |
| Maximum de voies par système Spider-80M | 504 voies |
| Connecteur type | BNC isolé |
| TEDS | conforme à IEEE 1451.4 |
| Couplage | AC/DC/Charge ou IEPE (ICP®) |
| Tension de décalage (offset) IEPE DC | 21 V à 4.2 mA |
| Plage d’entrée | +/- 20 Vpk |
| Impédance d’entrée différentielle | 1 MΩ et 500 kΩ pour |
| Couplage AC | filtre passe-haut analogique, -0,375 Hz 3 dB et -0.1 dB 0.7 Hz |
| Résolutions A/D | 2 x 24-bit (par voie d’entrée) |
| Filtre anti-repliement | filtres passe bas analogique anti-repliement en complément des convertisseurs Sigma/Delta |
| Filtre numérique | filtres passe haut et passe bas (programmable par l’utilisateur) |
| Plage dynamique d’entrée | 160 dBFS |
| Taux d’échantillonnage | 0.48 Hz à 102.4 kHz, avec 54 étapes |
| Largeur de bande utile max | 46.08 kHz |
| THD | -95 dBfs (DC à 1 kHz) |
| Amplitude de voie (1 kHz, entrée 1 V) | 0.02 dB |
| Phase | +/- 1 °C jusqu’à 20 kHz |
| Interférence | <-100 dB |
| Précision de fréquence | +/- 250 ppm (typiquement marge +/- 0.25 Hz à 1 kHz) |
| Plage de mode commun | +/- 20 Vpk |
| Précision d’amplitude (1 kHz, entrée 1 V) | +/- 0.1 % |
| Réjection | meilleure que 70 dB (Typique) |
| Indicateur LED | affiche l’état de chaque voie en rouge ou vert |
Voies de sorties analogiques
| Voies de sortie pour Spider-80M | 8 voies par châssis |
| Connecteur type | BNC isolé |
| Résolution D/A | 24 bit |
| Taux d’échantillonnage | jusqu’à 102.4 kHz par voie, synchronisé avec voies d’entrée |
| Plage dynamique de sortie | 100 dB |
| Courant de sortie max | 250 mA (HW 7.4 et limitation de courant 25 mA) |
| Précision d’amplitude (1 kHz, 1 Vrms) | +/- 0.2 % |
| Filtre anti repliement | 160 dB/OCT Filtres numériques et analogiques |
| Plage de sortie | +/- 10 Volts |
| Impédance de sortie | 50 Ω |
Châssis Spider-80M (S80M-A35-8N)
| Boîtier | Boîtier métallique renforcé, conforme aux normes de sécurité électrique et blindage EMI Interne |
| Alimentation | 100 – 240 VAC (47 – 440 Hz) |
| Consommation électrique | inférieure à 90 W à 56 voies d’entrée configurés |
| Taille | 278,4 x 257 x 304 mm (L x H x L) |
| Poids total | 12 kg lorsque 56 canaux sont configurés |
| Le châssis peut héberger | – 1 module Spider-80M – jusqu’à 6 modules frontaux Spider-80Xi – 1 Spider-NASi – 1 Spider-HUBi |
Spécifications environnementales et générales
| Ethernet | Ethernet 100Base-T. Connecteur RJ 45 |
| Entrée et sortie numériques | 2 entrées numériques et 2 sorties numériques |
| Boutons physiques | Alimentation, Ventilateur activé/désactivé, démarrer la mesure, arrêter la mesure |
| Ecran LCD | 128 x 64 points ; Monochrome ; Taille de l’écran : 61 x 31.3mm. Affiche les adresses IP, l’état de la connexion et l’état de l’entrée du système. |
| Ventilateur de refroidissement | contrôlé par le logiciel |
| Mise à la terre | connectez-vous à la terre commune de l’amplificateur de puissance pour réduire les interférences de boucle de masse |
| Interruption matérielle | Un port d’interruption matérielle à 2 broches est fourni et peut être connecté à un commutateur pour forcer la désactivation de la sortie de l’interface frontale |
| Type de connecteur | LEMO 2 broches |
| Norme de sécurité | compatibilité et sensibilité électromagnétiques : EN 61326 : 1997 + A1 : 1998 + A2 : 2001, EN61000-3-2 : 2000, EN61000-3-3 : 1995 + A1 : 2001 |
| Opérationnel Température | -10 °C à +55 °C |
| Température de stockage | -20 °C à +70 °C |
| Amortisseur | 50 g, 315 in/sec, testé sur 6 côtés, test non opérationnel |
| Vibration (opérationnel) | 5 – 500 Hz, 0,3 grammes, testé sur 3 côtés, test de fonctionnement |
| Vibration (non opérationnel) | 5 – 500 Hz, 2,42 grammes, testé sur 3 côtés, non opérationnel |
