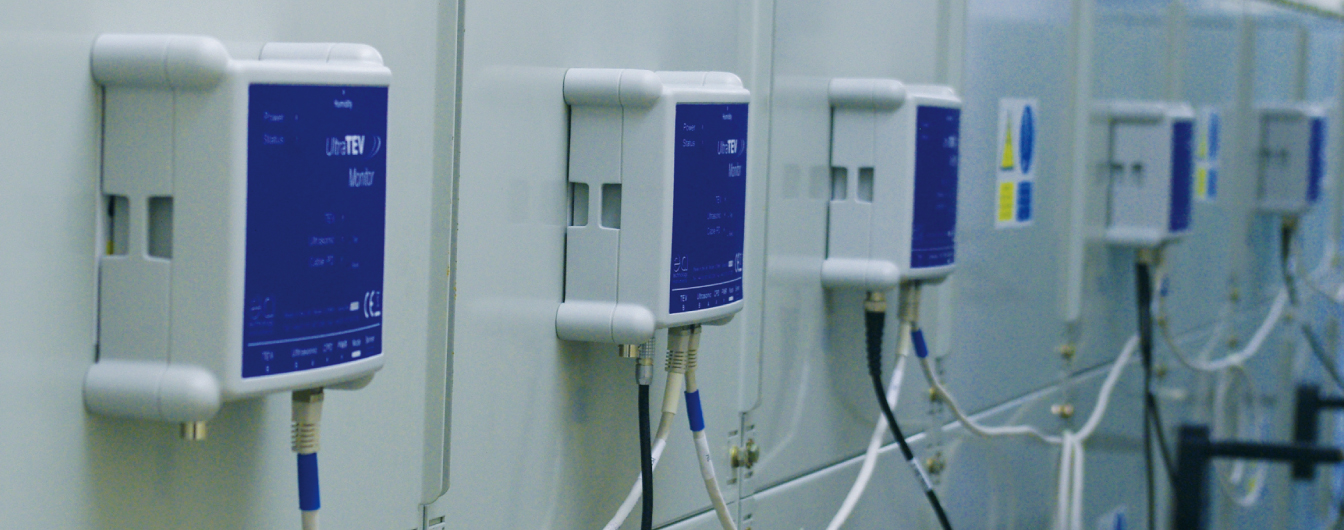

UltraTEV Monitor
L’UltraTEV Monitor™,
c’est l’ultime référence parmi la gamme d’instruments de mesure de décharges partielles (DP) d’EA Technology. Encore plus sophistiqué que l’UltraTEV Alarm, UltraTEV monitor dispose d’une surveillance détaillée des TEV (Tension transitoire de terre) mais aussi de l’activité ultrasonore.
Cet appareil est bien plus qu’un simple détecteur de défaillances ou système d’alarme. C’est l’outil le plus puissant créé pour la collecte et l’enregistrement de données sur un grand nombre de cellules électriques (jusqu’à 250). L’UltraTEV Monitor peut collecter et stocker beaucoup plus de données que l’UltraTEV Alarm. C’est notamment via les réseaux 3G, 4G ou réseau LAN, qui bénéficient d’un très bon niveau de sécurité.
L’UltraTEV Monitor™ vous permet :
- D’identifier la détérioration de vos appareillages dès son apparition
- De détecter les défauts et problèmes avant qu’ils ne deviennent de vraies défaillances
- De fournir des données essentielles pour la gestion des cellules électriques
- D’utiliser un logiciel très performant pour l’analyse des données
- De surveiller l’état, en continu online, des détériorations précoces
L’appareil de détection UltraTEV Monitor™ s’applique à la surveillance des cellules électriques dans le secteur de l’énergie électrique. Cela concerne :
- Les exploitants de centrales thermiques, hydrauliques, nucléaires
- Les sociétés de maintenance électrique
Alimentation
| Voltage ouvert | 100-230V AC (nominal) |
| Voltage fermé | 48V DC |
| Fréquence | 50-60 Hz (nominal) |
| Energie minimum | 250W |
| Fusion ( sur l’unité Hub) | 1x fusible Anti-surtention (T) 5A NOTE : Tous les fusibles sont 5 x 20 mm type cartridge |
Indicateurs du Hub
| Système d’alimentation | 1 x LED verte |
| Puissance UltraBus | 1 x LED verte |
| Moniteur de santé | 1 x LED verte |
| Alarme, SCADA Outputs 1-3 | 4 x LED rouge |
Mesures des câbles DP
| Capteur | RFCT |
| Gamme de mesures | 0 – 25 000 pC |
| Résolution | 98 pC |
| Précision | ±98 pC |
| Taux d’impulsions min | 10 Hz |
Dimensions
| Taille W x L x D | 306 mm x 248 mm x 88 mm |
| Poids unité Hub | 3.6 KG |
| Poids alimentation | 4.2 KG |
Environnemental
| T° de fonctionnement | 0 – 50 °C |
| Humidité | 0 – 90% Sans condensation |
| Classe IP | 30 |
CME /Sécurité
| Classe CME | 1 |
| Immunité CME | Niveau industriel |
| Emission CME | Niveau industriel |
