Mesures de planéité et de rectitude

Mesure de planéité et de rectitude en toute simplicité !

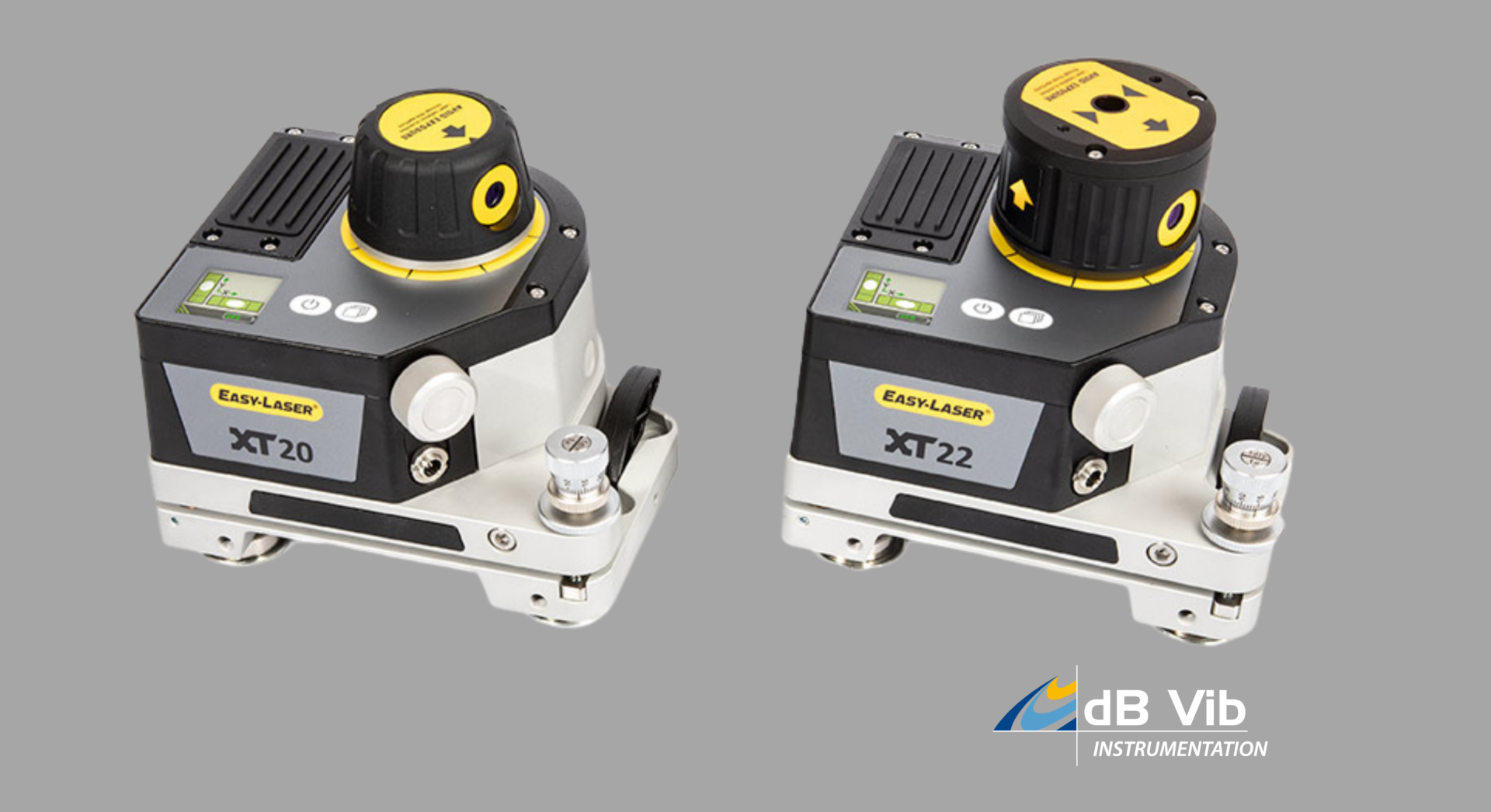

émetteurs laser pour mesures géométriquesPour vos mesures de planéité, de rectitude et bien plus encore, découvrez Easy-Laser® XT20 and XT22, les émetteurs laser de précision les plus conviviaux jamais conçus !

L’une des priorités lors de l’installation d’une machine est de s’assurer de la planéité de la base. Les nouveaux émetteurs XT20 et XT22, ont une ergonomie conçue afin d’accélérer les mesures et de réduire les sources d’erreur. Pour une installation plus fiable de vos machines, tout simplement.

Les deux émetteurs peuvent être utilisés pour la mesure de la planéité et de la rectitude.

  • Le modèle XT22 permet également de diriger le faisceau laser à 90 degrés par rapport au plan laser. Ce qui permet d’effectuer pratiquement tous les types de mesure géométrique. Et les applications ne se limitent pas à la mesure de la planéité des bases. Grâce à la technologie de laser à fibre, l’émetteur XT22 présente des spécifications techniques en matière de rectitude qui permettent d’effectuer des mesures jusqu’à 40 mètres de distance.
  • Le XT20 classé IP55 (étanche à l’eau et à la poussière), permet d’effectuer des mesures de planéité et rectitude jusqu’à 20 mètres de distance.

Une plus grande fiabilité grâce aux nouvelles technologies

Les émetteurs XT intègrent des niveaux de précision électroniques. Ils permettent d’accélérer la mise à niveau et de réduire le risque d’erreur lors de l’étalonnage.
Les émetteurs laser se connectent sans fil à l’application XT Alignment pour guider l’utilisateur pendant l’étalonnage et la procédure de mesure en cas de :

  • changements de température,
  • de vibrations
  • de chocs

Susceptibles d’affecter le résultat de la mesure, l’application émet un avertissement pendant la procédure. Vous pouvez télécharger les données concernant l’émetteur et l’environnement de mesure avec le rapport pour améliorer la fiabilité et la traçabilité de vos opérations de mesure.

Des fonctions pour faciliter l’utilisation des émetteurs

La tête rotative est parfaitement stable et conserve sa position pendant la mesure. De plus, le nouveau mécanisme de réglage précis permet de régler facilement l’orientation du faisceau laser vers le détecteur. Même à des distances allant jusqu’à 40 mètres. Cette fonctionnalité est très appréciée sur le terrain. De plus, il est possible de gérer toutes les opérations sans verrouiller/déverrouiller la rotation. Ce qui facilite considérablement l’utilisation des émetteurs.

De nombreuses façons de l’installer et de le positionner :

  • avec des super-aimants intégrés,
  • sur des tiges à hauteur réglable,
  • sur des supports et des pieds magnétiques, etc.

Cette flexibilité est importante pour faire face à toutes les situations que l’utilisateur peut rencontrer dans la pratique.

Une batterie Li-Ion rechargeable intégrée assure jusqu’à 30 heures d’autonomie. Si nécessaire, il est possible de brancher l’émetteur directement sur le secteur.

Des systèmes développés pour l’application XT Alignment

Les émetteurs XT20 et XT22 s’utilisent avec les programmes Valeur, Planéité standard et Rectitude (nouveau) de l’application XT Alignment.

Les émetteurs laser peuvent être achetés séparément (en kit avec chargeur et fixation), mais ils sont également inclus dans des systèmes complets, tels que le XT770, XT770-M utilisé comme détecteur.

Vous pouvez téléchargez la brochure complète ici
